KJ379X（A）型煤礦安全監控系統創建時間： |
|
一、概述： 該系統有監控主機、備用機、信号避雷器、電源避雷器、UPS電源、計算機軟件（包括操作系統、中心站軟件、應用程序及其存貯介質）以及打印機、遠程終端等；井下設備主要由礦用本安型分站、礦用隔爆兼本安型電源箱、傳感器、執行器（含斷電器）、接線盒及通信線纜等組成。分站主動巡檢傳感器等設備狀态，并對數據進行分析、處理、執行本地斷電，并将數據、異地控制指令發送至主機及相關被控設備，主機對數據分析、處理、存儲、展示、查詢、打印，通過數據融合服務器進行多系統數據融合、大數據綜合分析利用、多系統聯動。 二、系統性能指标： 1、滿足《煤礦安全監控系統升級改造技術方案》性能要求； 2、滿足AQ6201-2019《煤礦安全監控系統通用技術要求》性能要求； 3、系統容量：254台分站； 4、系統測點容量：4064點； 5、系統巡檢周期指标：不大于20s； 6、本地斷電時間：不大于2s； 7、異地斷電時間：不大于40s； 8、抗電磁幹擾能力: 地面設備通過3級靜電抗擾度試驗，評價等級爲A； 通過2級電磁輻射抗擾度試驗，評價等級爲A； 通過2級脈沖群抗擾度試驗，評價等級爲A； 通過2級浪湧（沖擊）抗擾度試驗，評價等級爲A 。 三、系統功能特點： 1、分布式控制：系統采用分布式智能控制策略，實現主機故障情況下的本地、異地斷電，保證井下安全； 2、更快的響應速度：系統采用監測數據主動上傳通信機制，提高傳輸效率和系統響應速度，減少異地斷電時間； 3、設備智能識别：系統可智能識别設備的型号、類型，量程等信息，簡化現場設備的安裝及地面軟件的部署； 4、設備數據融合：環境監測、人員定位、語音廣播、瓦斯抽放等系統傳感器、執行器、接收器設備共纜通信，實現井下設備數據及信息融合，節省系統建設成本，減輕系統維護； 5、地面信息融合：電力監測、無線通訊、應急廣播、礦井提升等系統的地面信息融合，并将各業務系統數據進行“一礦一圖”式信息顯示，方便煤礦用戶更直觀、便捷的了解井下情況，并實現井下聯動報警、應急救援與指揮等； 6、分級報警：除地面主機實現分級報警功能外，傳感器也具有分級報警功能，且報警門限可遠程設置； 7、更高的抗電磁幹擾能力：通過2級脈沖群抗擾度試驗（評級等級A），2級浪湧（沖擊）抗擾度試驗（評級等級A），高于監控系統升級改造要求，提高系統可靠性； 8、自診斷、自評估：自動檢測并提示系統運行中出現的分站、電源、傳感器、軟件等異常信息及處理方法，通知系統維護人員及時處理，保證系統正常運行； 9、更高的防護及安全等級：傳感器的防護等級由IP54提高到IP65，防爆型式由Exib/dib提升到Exia/dia； 10、傳感器長距離供電：本安供電距離不低于6Km（單台傳感器24v供電，采用0.52mm直徑電纜，高低濃度和粉塵傳感器除外）。

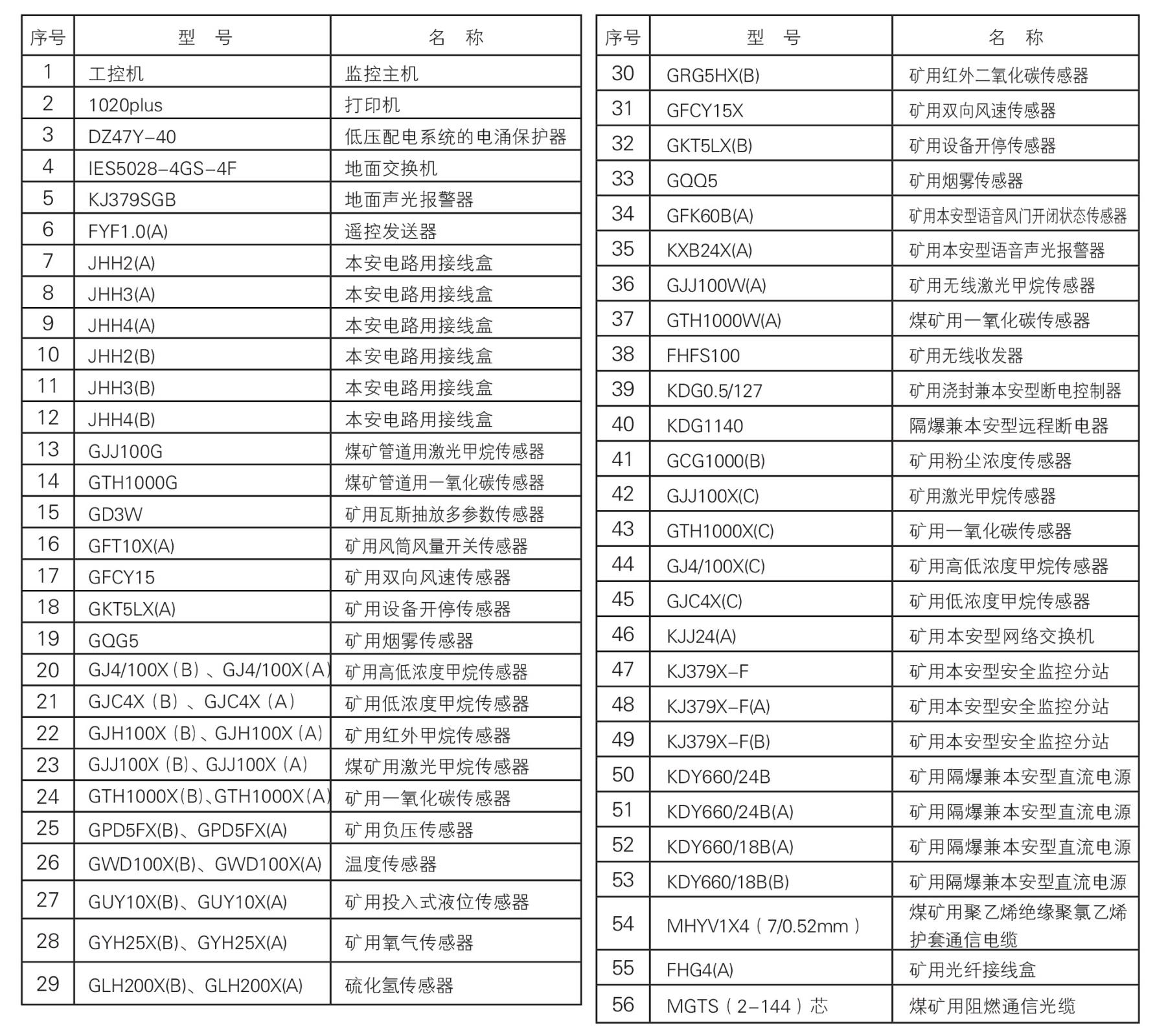

四、系統組成：
|
|
